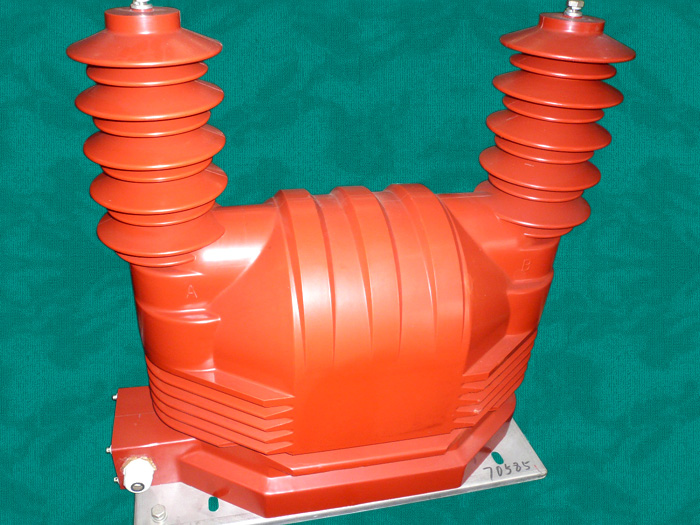

電壓互感器的接線方式
文章出處:本站 人氣:50328 發表時間:2021-12-07 16:27:54
電壓互感器接線方式有多種,常見的有下列幾種:
(1)使用一種單相電壓互感器來測量特定的地壓或相間電壓的接線方式。
(2)由兩個單互感器連接成非完整星形,也稱為V—V接頭,用于測量各相間電壓,但不能測得相對地電壓,廣泛應用于中性點不接地或經消弧線圈接地的電網中。
(3)由三個單相三繞組電壓互感器組成YN、yn、d0或YN、y、d0等三種線路,廣泛應用于3~220KV系統中,它的二次繞組是用來測量相間電壓和相對地電壓的,輔助二次繞組接合為接通交流電網絕緣監視儀表和繼電器用的開口三角形。采用一種三相五柱式電壓互感器替代上述三種單相電壓互感器組成的三相電壓互感器,除鐵芯外,基本上與圖3所示,一般僅用于3~15KV系統。
(4)電容型電壓互感器接線形式。
中性點不接地或經消弧線圈接地的系統中,PT一次繞組要接成星形接地,以測量相對地電壓。
對于3~60KV電網,通常采用三個單相三繞組電壓互感器或一根三相五柱電壓互感器。需要注意的是,三相三柱電壓互感器無法進行這樣的測量。該互感器三相內存在零序電流,產生大小相等、大小相位相同的零序磁通,從而使系統發生單相地短路。對于三相三柱式互感器,零序磁通只能通過大磁阻氣隙和鐵殼形成閉合磁路,這使得互感器繞組過熱甚至損壞設備。但是,三相五柱電壓互感器中,零序磁通可以由兩個鐵心組成環,磁阻較小,因此零序電流值不大,對互感器沒有損壞。
