產品說明
概述
本型電流互感器為全緣結構，戶內裝置，適用于額定電壓為35kV及以下，額定頻率為50Hz的電力系統中作電流電能計量和繼電保護使用。本產品符合GB20840《電流互感器》標準。
技術參數
| 額定次電流（A） | 準確級 | 額定二次輸出（VA） |
4秒熱電流 （kA有效值） |
動穩定電流（kA峰值） | |||
| 0.2或0.2S | 0.5 | 10P10 | 10P15 | ||||
| 15 | 0.2/10P 0.5/10P 0.2/0.5 | 20 | 40 | 30 | 20 | 3.15 | 7.8 |
| 20 | 4.5 | 11 | |||||
| 30 | 6.3 | 15 | |||||
| 40 | 9 | 22.5 | |||||
| 50 | 12.5 | 31.5 | |||||
| 75 | 16 | 37.5 | |||||
| 100 | 25 | 62.5 | |||||
| 150 | 31.5 | 78 | |||||
| 200 | |||||||
| 300 | 30 | 50 | 60 | 50 | |||
| 400 | 50 | ||||||
| 500 | |||||||
| 600 | |||||||
| 800 | 45 | 100 | |||||
| 1000 | 55 | ||||||
| 1200 | 63 | 130 | |||||
| 1500 | 72 | ||||||
| 2000 | 80 | ||||||

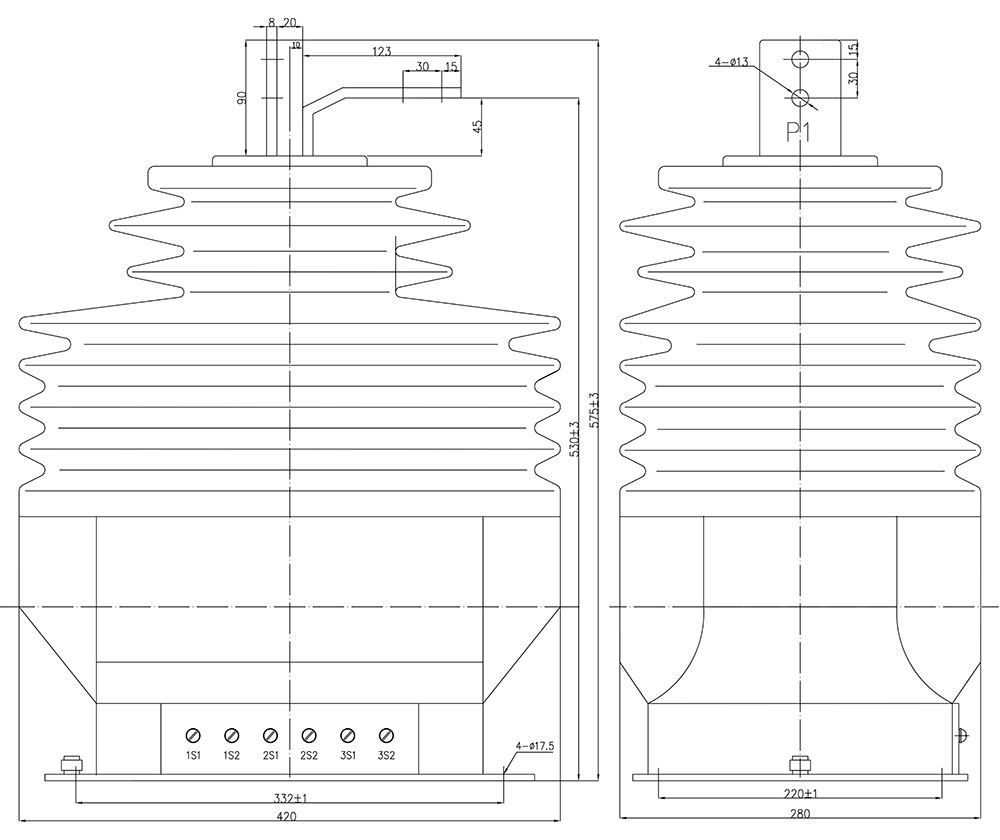

產品外形及安裝尺寸：
