產品說明
概述

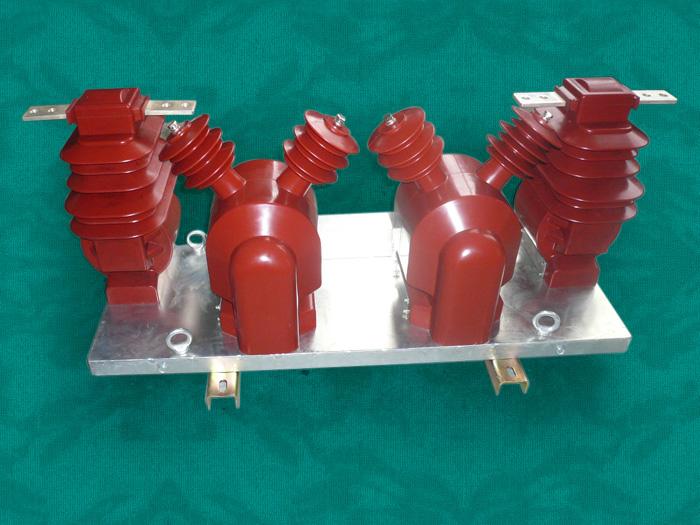

JLSZV-10W型干式組合互感器為戶外環氧樹脂澆注的全密封結構，供額定頻率為50Hz或60Hz、額定電壓為10kV及以下的電力系統中作電流測量、電能計量和繼電保護用。本型互感器具有精度高、重量輕、負荷寬、安裝方便和防污穢、防紫外線、防竊電等點，是適合當前電網改造，實現高精度計量和配合電能管理改革的理想設備。
技術參數
| 額定次電流（A） | 秒熱電流 （kA有效值） | 動穩定電流（kA峰值） | ||
| JLSZV-6、10W | JLSZV-6、10G | |||
| 復變比 | 單變比 | |||
| 7.5-10-15 | 7.5 | 10 | 1.0 | 2.5 |
| 10-15-20 | 10 | 15 | 1.5 | 3.75 |
| 15-20-30 | 15 | 20 | 2.4 | 6.0 |
| 20-30-40 | 20 | 30 | 3.0 | 7.5 |
| 30-40-50 | 30 | 40 | 4.5 | 11 |
| 40-50-75 | 40 | 50 | 8 | 20 |
| 50-75-100 | 50 | 75 | 9 | 22.5 |
| 75-100-150 | 75 | 100 | 12 | 30 |
| 100-150-200 | 100 | 150 | 16 | 40 |
| 150-200-300 | 150 | 200 | 24 | 60 |
| 200-300-400 | 200 | 300 | 32 | 80 |
| 300-400-500 | 300 | 400 | 45 | |
| 400-500-600 | 400 | 500 | 60 | 100 |
| 500-600-800 | 500-1000 | 600-1000 | 80 | |
| 600-800-1000 | ||||
電流準確級組合及二次輸出:
| 型號 | 準確級 | 額定二次輸出(VA) | 重量(㎏) | 表面爬電距離(㎜) | ||||
| 0.2S | 0.2 | 0.5 | 0.5S | 3 | ||||
| JLSZV-6、10W | 0.2(S)、0.5(S) | 10 | 10 | 10 | 10 | 90 | 550 | |
| JLSZV-6、10G | 0.2(S)、0.5(S) | 30 | 30 | 30 | 30 | 90 | 550 | |
電壓部分技術參數
| 型號 | 額定電壓比(V) | 三相額定輸出(VA) | 限輸出(VA) | 額定緣水平(kV) | |||
| 0.2級 | 0.5級 | 1級 | 3級 | ||||
| JLSZV-6W | 6000/100 | 20 | 50 | 80 | 200 | 300 | 7.2/32/60 |
| JLSZV-6G | 50 | 120 | 200 | 300 | |||
| JLSZV-10W | 10000/100 | 20 | 50 | 80 | 200 | 12/42/75 | |
| JLSZV-10G | 50 | 120 | 200 | 300 | |||
接線原理圖
產品外形及安裝尺寸
